剩余電流式電氣火災監控探測器產品標準GB14287.2-2014中5.2.2條明確規定“探測器不應具有斷路器功能”；5.5.3規定“不應設置連接被檢測線路的接線端子”，具有三相過電流功能必須有對應的相線接線端子，不滿足2014版產品標準的要求，地方標準不能違反國家標準的規定。

EI系列剩余電流式/組合式電氣火災監控探測器嚴格按照GB14287.2設計。

國標GB50116-2013《火災自動報警系統設計規范》中9.1明確規定，“非獨立式電氣火災監控探測器不應接入火災報警控制器的探測器回路”。

“在無消防控制室且電氣火災監控探測器設置數量不超過8只時，可采用獨立式電氣火災監控探測器。”

國標GB50116-2013《火災自動報警系統設計規范》中9.1.6條明確規定:“電氣火災監控系統的設置不應影響供電系統的正常工作，不宜自動切斷供電電源。”

按照國標GB50116-2013《火災自動報警系統設計規范》，剩余電流式電氣火災監控探測器應以設置在低壓配電系統首端為基本原則，宜設置在第一級配電柜（箱）的出線端。在供電線路泄漏電流大于500mA時，宜在其下一級配電柜（箱）設置。

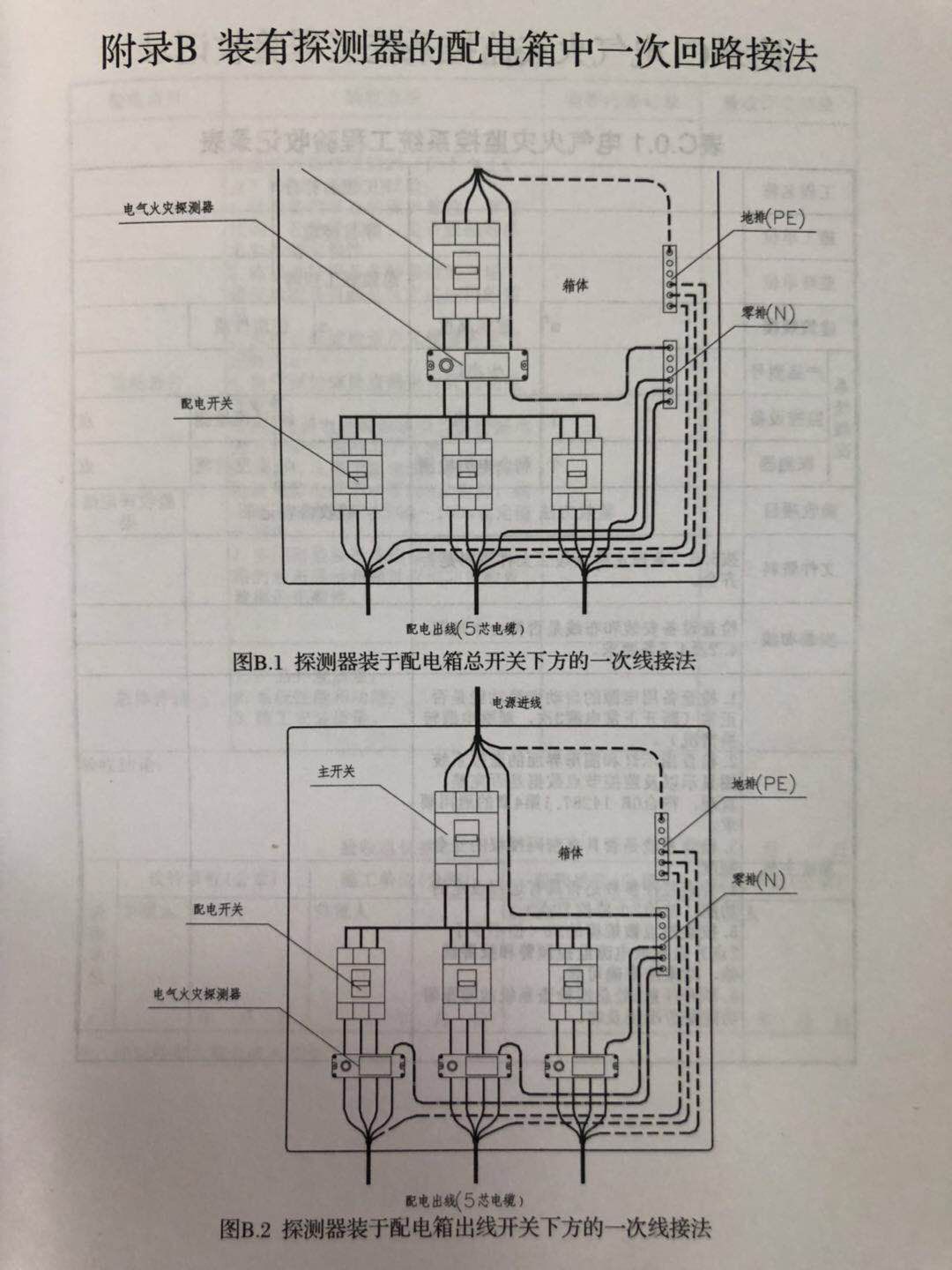

圖例請參考依愛消防參編的安徽省地標DB34/T 5021-2015《電氣火災監控系統設計、施工及驗收規范》附錄B。

注：建筑內用電設備（熒光燈、家用電器、計算機等）均存在泄漏電流，可按每個0.5mA簡化計算。220/380V配電線路也存在泄漏電流，如截面4㎡的聚氯乙烯線纜每km的泄漏電流為52mA。

配電箱進線應為三相五線，三根相線+N線+PE線，N線與PE線應分開。

對于額定相電流大于1000A的配電箱，建議在其下一級配電箱除設置剩余電流式電氣火災監控探測器。

按照國標GB50116-2013《火災自動報警系統設計規范》，選擇剩余電流式電氣火災監控探測器時，應計及供電系統自然漏流的影響，并應選擇參數合適的探測器；探測器報警值宜為300mA~500mA。

EI系列剩余電流式/組合式電氣火災監控探測器的剩余電流報警值設置范圍為300mA~800mA，步長為100mA。

按照國標GB50116-2013《火災自動報警系統設計規范》，測溫式電氣火災監控探測器應設置在電纜接頭、端子、重點發熱部件等部位 ；保護對象為1000V及以下的配電線路，測溫式電氣火災監控探測器的溫度傳感器（EIDT100的金屬片）應采用接觸式布置（綁扎等方式）。

在裝設完剩余電流探測器與互感器后開通調試時，往往會出現因配電線路布設/接線問題（占比在90%以上）造成的探測器檢測電流大、報警，這正證明其裝設的必要。

線路可能存在嚴重漏電，必須查找和消除隱患；線路安裝不規范，應盡快糾正；探測器安裝選點不正確，結合電氣火災消防要求和國家標準GB 13955-2005《剩余電流動作保護裝置的安裝和運行》，重新合理選點。

1）檢查是否將LA、LB、LC與N線或L與N線同時穿過互感器，配電箱內或附近有無設備（如強電井內燈泡）。

2）將配電箱輸出的空開逐個斷開，觀察探測器或監控設備顯示電流，當電流恢復正常時，找出有問題的回路進行詳細檢查。

如空開全部斷開電流仍異常，故障點應在N線（有負載從本配電箱接N線，從其它配電箱接L線）或PE線（與N線混接）。

3）逐個檢查配電箱（包括下一級配電箱及上一級配電柜）是否有N線（藍線）接至接地排、PE線（黃綠線）接至接零排的情況。對于同一區域有多個雙電源配電箱的工程，當出現斷開一個配電箱的總斷路器，另一配電箱探測器報警的情況，一般是PE線（黃綠線）接至接零排造成。

4）有鉗形電流表的情況下，可用鉗形電流表測試各配電箱PE線上的漏電流，與實際負載正常漏電流（一般的用電設備，如燈、家用電器，按每個0.5mA計算）進行比較。并可對負載線路逐斷進行測試檢查，測試時也應將LA、LB、LC與N線或L與N線同時套入。

如PE線上測試出電流大于500mA，則該配電柜（箱）不適合安裝電氣火災監探測器，或電氣線路異常（PE與N混接，三相用電不平衡）。
