海灣TS-GSTN601消防電話分機接線安裝技術

3.1 海灣TS-GSTN601消防電話分機特點

海灣TS-GSTN601 消防電話分機是固定式消防電話分機，分機須與 TSZ-GSTN60 總線式消防電話總機配

合使用。TS-GSTN601 消防電話分機在正常監視狀態時，指示燈閃亮以指示工作正常，當發生緊急情

況時，摘下電話手柄呼叫消防電話總機。分機撥碼開關預置 7 位編碼，有效編碼范圍 1-99。0 及大于

99 的地址為無效地址。

3.2 海灣TS-GSTN601消防電話分機主要技術指標

? 環境溫度：-10～55℃

? 相對濕度： ≤95％

? 外殼防護等級：IP30

? TS-GSTN601 分機待機狀態耗電：＜1mA 通話狀態耗電：＜30mA

? TS-GSTN601 分機尺寸：

外形尺寸：220mm×95mm×66.5mm (包括手柄)

安裝孔間距：60mm

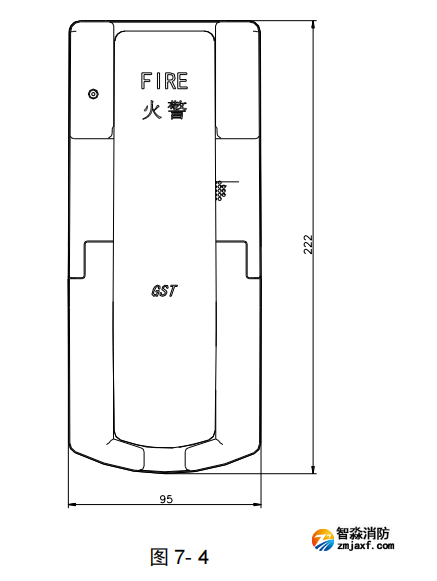

外形示意圖如圖 7-4。

3.3 海灣TS-GSTN601消防電話分機結構特征與安裝

TS-GSTN601 消防電話分機是采用 86 預埋合固定孔安裝方式。安裝時，先將本機下部機蓋打開，

露出安裝固定孔，然后利用螺釘將本機在 86 預埋合固定孔上緊固連接。接線完成后，再將下部機蓋

蓋好，固定。

本機背面的 H+/H-端子連接有極性消防電話總線，導線應選用截面積大于 1 平方毫米的雙色雙絞線。

注意：紅色為正，黑色為負。

3.4 海灣TS-GSTN601消防電話分機應用方法

TS-GSTN601 消防電話分機同 TSZ-GSTN60 電話總機之間通過兩總線相連，兩總線分正負極性。調

試時與 TSZ-GSTN60 消防電話總機配合試驗。預置好分機編碼、確定安裝和接線正確無誤后，接通電

源。在總機上通過“設在線分機”功能操作，而將本分機登錄到系統中。設置完成后，指示燈閃亮，

表示分機處于正常待機狀態，摘后可呼叫總機進行通話。
